电磁铁：广东广州酒精测试仪框架电磁铁：AU0419S-03B07 (2)

电磁铁：广东广州酒精测试仪框架电磁铁：AU0419S-03B07 (2)
GUANGDONG SHENZHEN YAXIN ELECTUONICS FRAME SOLENOID

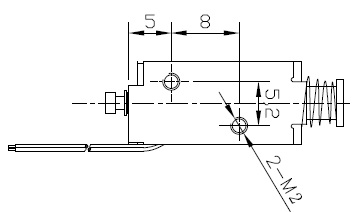

3.框架电磁铁外形图(APPLEARANCE)

3-1 框架电磁铁外形尺寸:参照附图。图号: AU0419S-03B07

(DIMENSION SEE THE ATTACHMENT. DRAWING NO. AU0419S-03B07)

电磁铁框架尺寸：20.4*9.8*11.3mm，滑杆直径:4mm。电磁铁总长度：27.5mm

( SOLENOID FRAME SIZE:20.4*9.8*11.3mm SLIDEBARDIAMETEROF: 4mm TOTAL LENGTH OF: 27.5mm )

4. 框架电磁铁额定参数(RATED PARAMETER)

4-1 电压(VOLTAGE): DC3V

4-2 电流(CURRENT) 0.42A(at DC3V 20℃)

4-3 功率(WATTAGE): 1.28W

4-4 使用电压范围: DC3V±10%

4-5 直流电阻(DC RESISTANCE): 7Ω±10%(周围温度20℃)

4-6 工作循环(DUTY CYCLE): 100%通电（ELECTRIFY 100%）

4-7 绝缘等级(I NSULATION CLASS): F类(F CLASS)

广东深圳广州佛山中山东莞框架电磁铁：AU0419S-03B07 (2)
详细参数查询请登陆：http://www.yaxinsz.com/showdeteal/?id=655
