电磁铁：广东广州酒精测试仪框架电磁铁：AU0419S-05C20 (2)

电磁铁：广东广州酒精测试仪框架电磁铁：AU0419S-05C20 (2)
GUANGDONG SHENZHEN YAXIN ELECTUONICS FRAME SOLENOID

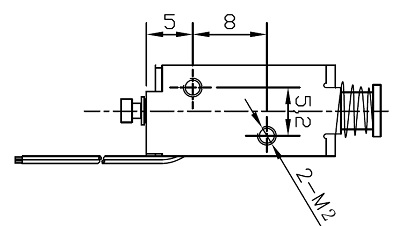

3.框架电磁铁外形图(APPLEARANCE)
3-1 框架电磁铁外形尺寸:参照附图。图号: AU0419S-05C20
DIMENSION SEE THE ATTACHMENT. DRAWING NO. AU0419S-05C20
电磁铁框架尺寸：20.4*9.8*11.3mm，滑杆直径:4mm。电磁铁总长度：28.1mm
(SOLENOID FRAME SIZE:20.4*9.8*11.3mm SLIDEBARDIAMETEROF: 4mm TOTAL LENGTH OF: 28.1mm )

4. 框架电磁铁额定参数(RATED PARAMETER)
4-1 电压(VOLTAGE): DC5V
4-2 电流(CURRENT) 0.25A(at DC3V 20℃)
4-3 功率(WATTAGE): 1.25W
4-4 使用电压范围: DC5V±10%
4-5 直流电阻(DC RESISTANCE): 20Ω±10%(周围温度20℃)
4-6 工作循环(DUTY CYCLE): 100%通电（ELECTRIFY 100%）
4-7 绝缘等级(I NSULATION CLASS): F类(F CLASS)
广东深圳广州佛山中山东莞框架电磁铁：AU0419S-05C20（2）
详细参数查询请登陆：http://www.yaxinsz.com/showdeteal/?id=655
